2PC stainless steel 304 316 ball valve
Products Description
Product Name | 2 pc Stainless Steel Ball Valve |
Material | stainless steel |
Media | water, oil, gas |
Connection | Female Thread |
Temperature | Medium Temperature |
Lever /handle | Chroma Plating Steel |
size | 1/2" to 4" |
Reply | within 12 hours |
OEM | Welcome |

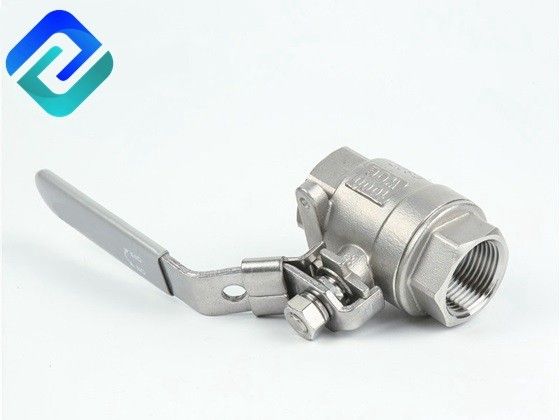

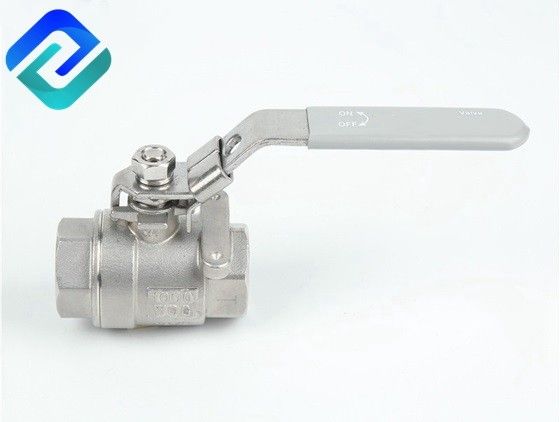

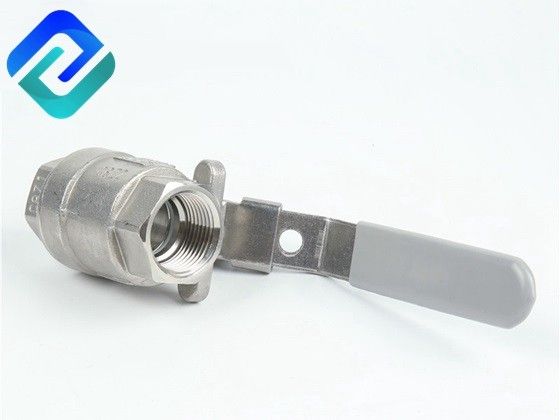

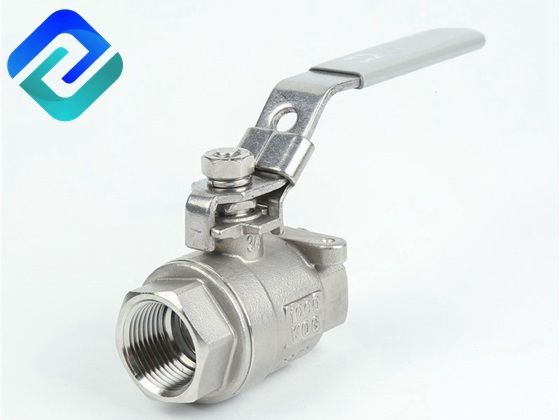

More pictures:
MATERIAL LIST
ITEM | PART | MATERIAL | QTY | ||
1 | BODY | A216-WCB | A351-CF8 | 1 | |
2 | SEAT | PTFE/RPTFE | 2 | ||
3 | BALL | 304 | 304 | 316 | 1 |
4 | GASKET | PTFE | 1 | ||
5 | CAP | A216-WCB | A351-CF8 | A351-CF8M | 1 |
6 | STEM | 304 | 304 | 316 | 1 |
7 | THRUST WASHER | PTFE | 1 | ||
8 | PACKING | PTFE | 1 | ||
9 | GLAND NUT | 304 | 304 | 304 | 1 |
10 | HANDLE | 304 | 304 | 304 | 1 |
11 | SPRING WASHER | 304 | 304 | 304 | 1 |
12 | NUT | 304 | 304 | 304 | 1 |
13 | LOCK | 304 | 304 | 304 | 1 |
14 | HANDLE COVER | PLASTIC | 1 |
DIMENSION TABLE
SIZE | Φ d | L | H | W | N.M | KGS | |
DN6 | 1/4” | 12.5 | 50 | 49 | 106 | 4 | 0.19 |
DN10 | 3/8” | 12.5 | 50 | 49 | 106 | 4 | 0.19 |
DN15 | 1/2” | 15 | 56 | 52 | 106 | 5 | 0.27 |
DN20 | 3/4” | 20 | 66 | 57 | 115 | 8 | 0.40 |
DN25 | 1” | 25 | 80 | 73 | 148 | 10 | 0.67 |
DN32 | 1-1/4” | 32 | 91 | 79 | 148 | 14 | 1.00 |
DN40 | 1-1/2” | 38 | 99 | 84 | 182 | 24 | 1.28 |
DN50 | 2” | 50 | 122 | 97 | 182 | 40 | 2.08 |
DN65 | 2-1/2” | 65 | 147 | 127 | 251 | 48 | 3.84 |
DN80 | 3” | 76 | 172 | 136 | 251 | 80 | 5.71 |
DN100 | 4” | 94 | 222 | 158 | 283 | 103 | 10.70 |
Can be used for oil & petroleum, and water
Production Process:
Our workshop:
