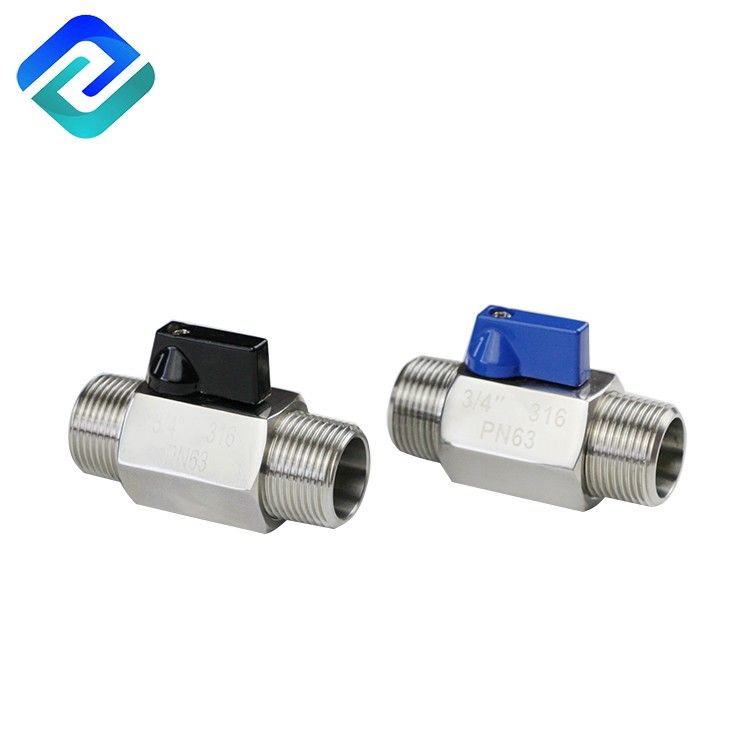

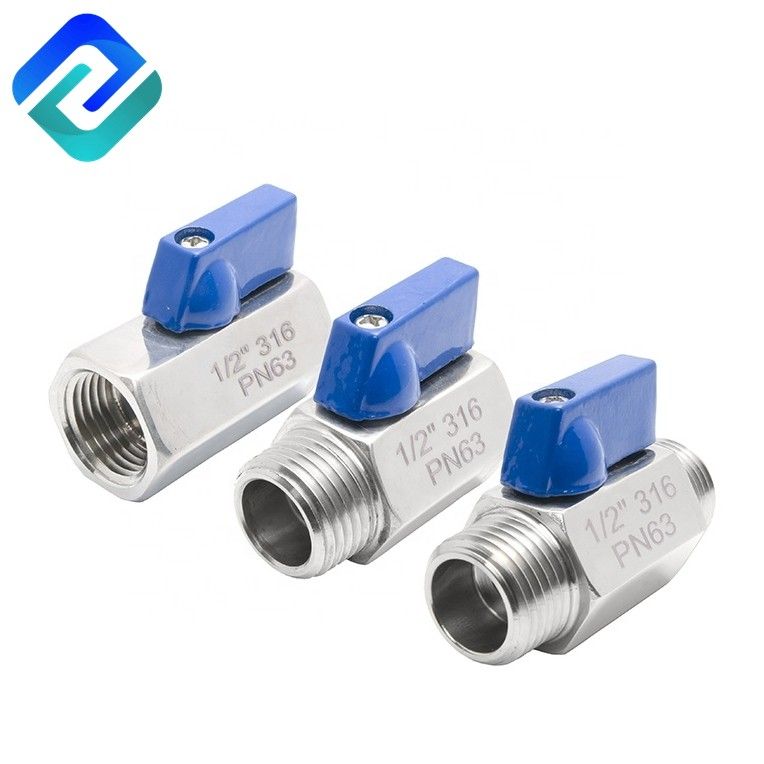

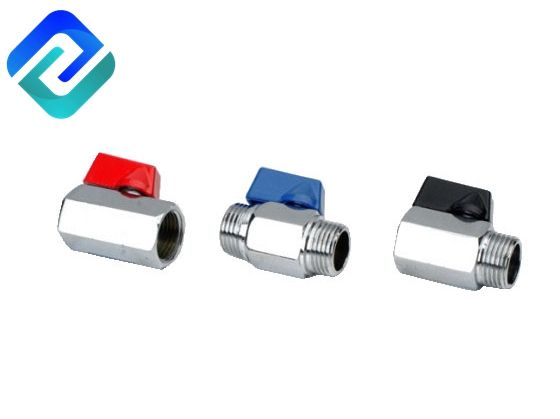

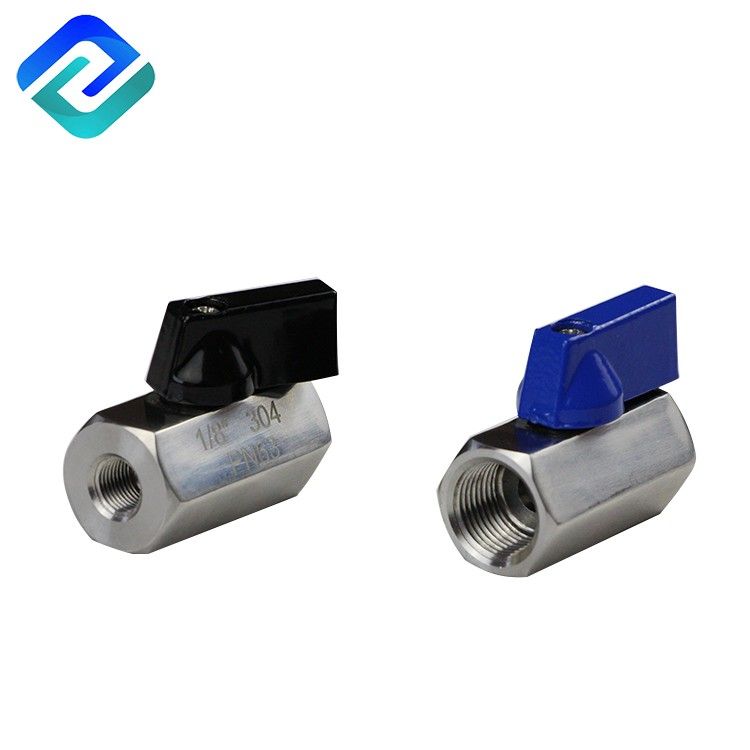

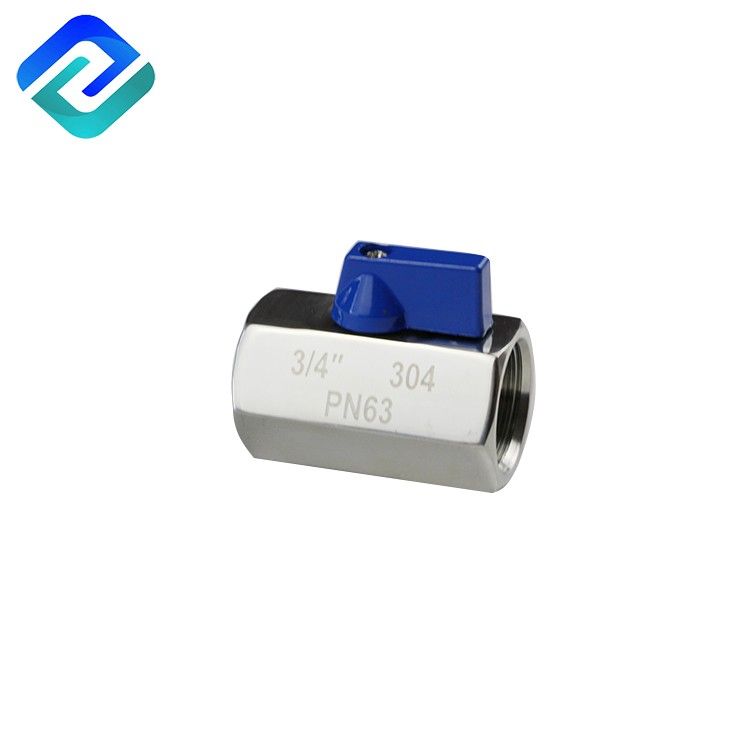

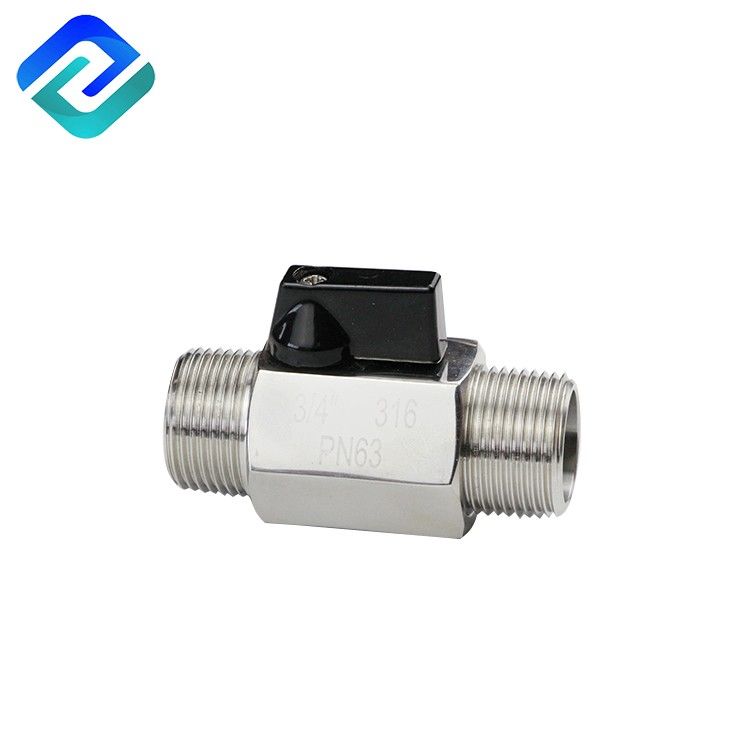

Female to female or male to male small mini micro 304 316 stainless steel 1/2 pn25 inch floating ball valve
Products Description

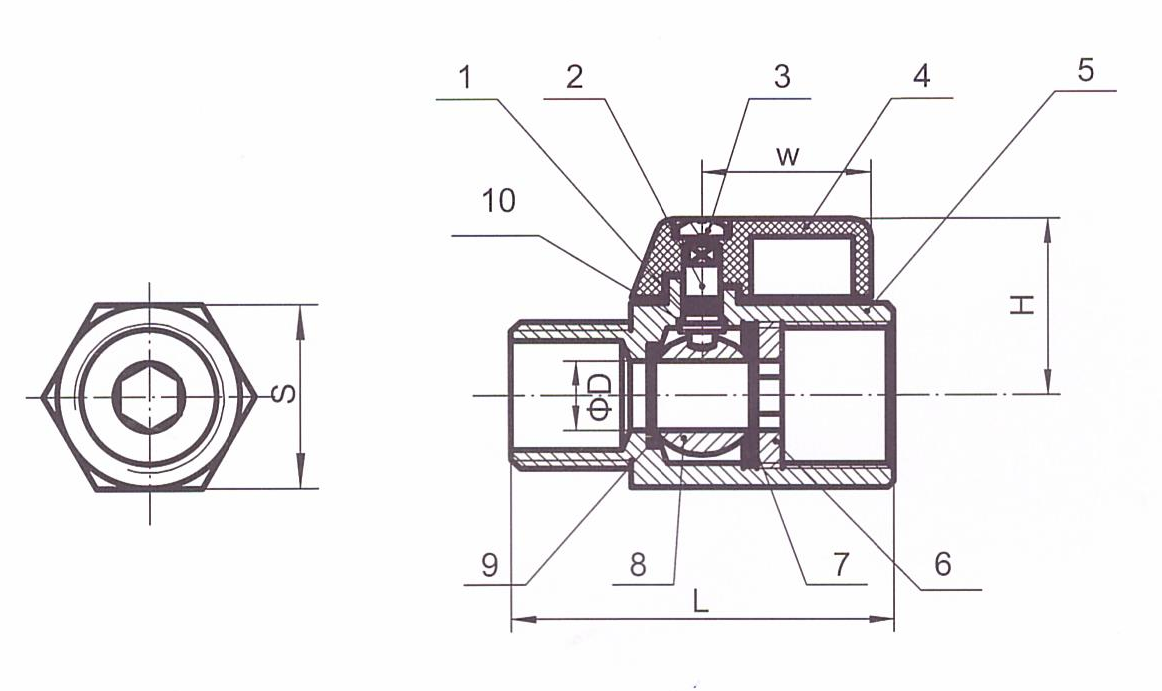

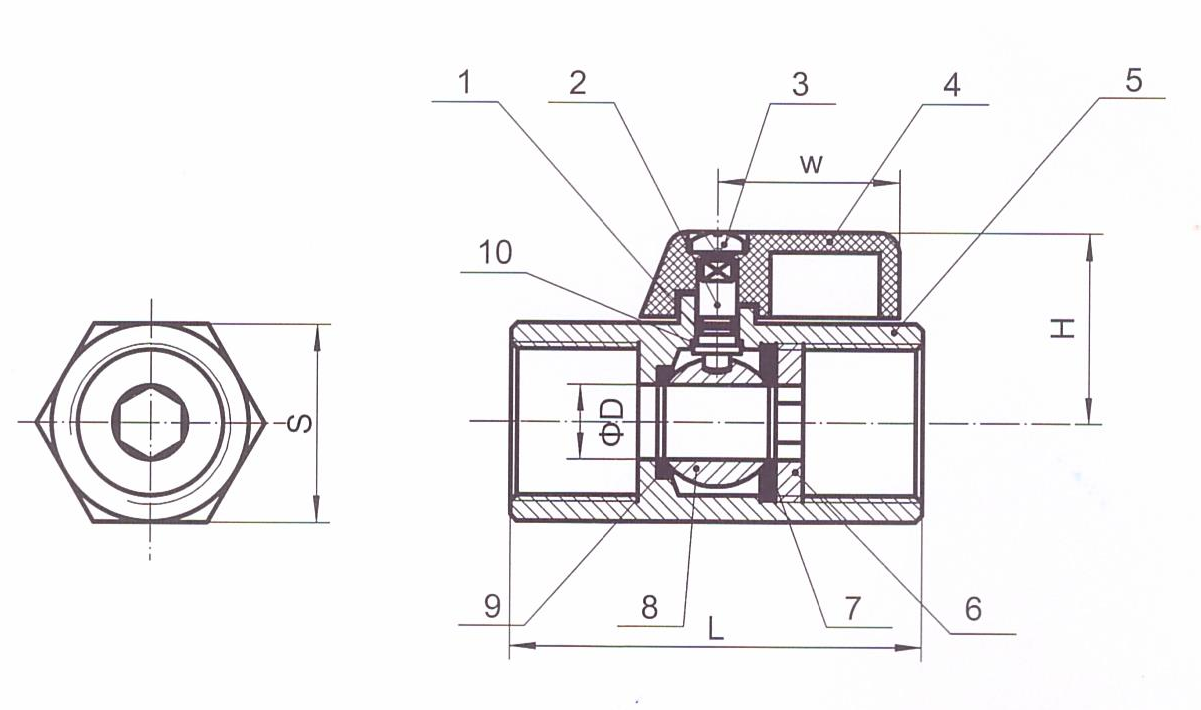

MATERIAL LIST
ITEM | PART | MATERIAL | QTY | |
1 | 0-RING | VITON | 1 | |
2 | STEM | 304 | 316 | 1 |
3 | BOLT | 304 | 2 | |
4 | LEVER | ALUMINUM ALLOY | 1 | |
5 | BODY | CF8/CF8M | 2 | |
6 | CAP | CF8/CF8M | 1 | |
7 | BALL SEAT | PTFE | 1 | |
8 | BALL | 304 | 316 | 1 |
9 | BALL SEAT | PTFE | 1 | |
10 | THRUST WASHER | PTFE | 1 |
DIMENSION TABLE
SIZE | D | L | H | W | S | |
DN8 | 1/4” | 8.0 | 39 | 26 | 23 | 21 |
DN16 | 3/8” | 8.2 | 42 | 26.5 | 23 | 21 |
DN15 | 1/2” | 9.2 | 46 | 28.5 | 23 | 26 |
DN20 | 3/4” | 12.5 | 55 | 32 | 23 | 31 |
DN25 | 1” | 15.5 | 66 | 33.5 | 23 | 39 |
