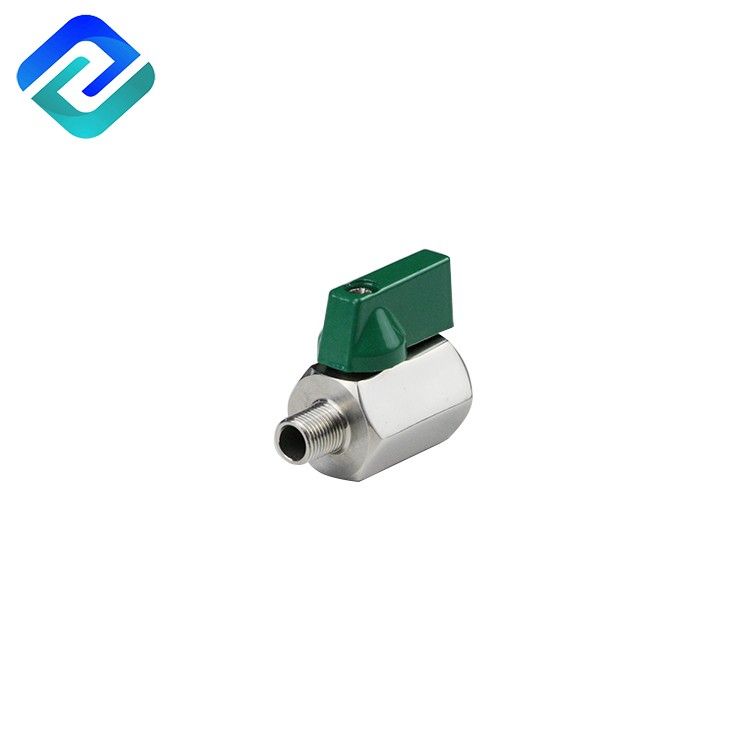

Investment Casting for body and Cap
Internal Entry Blow-Out Proof Stem
Pressure Rating:1000PSI (PN63)
Thread End:ANSI B2.1,BS21,ISO7/1
Working Temperature:-25℃+180℃
Material:CF8M,CF8,CF3M,WCB
Inspection Testing:API 598,EN 12266
Products Description
Investment Casting for body and Cap
Internal Entry Blow-Out Proof Stem
Pressure Rating:1000PSI (PN63)
Thread End:ANSI B2.1,BS21,ISO7/1
Working Temperature:-25℃+180℃
Material:CF8M,CF8,CF3M,WCB
Inspection Testing:API 598,EN 12266

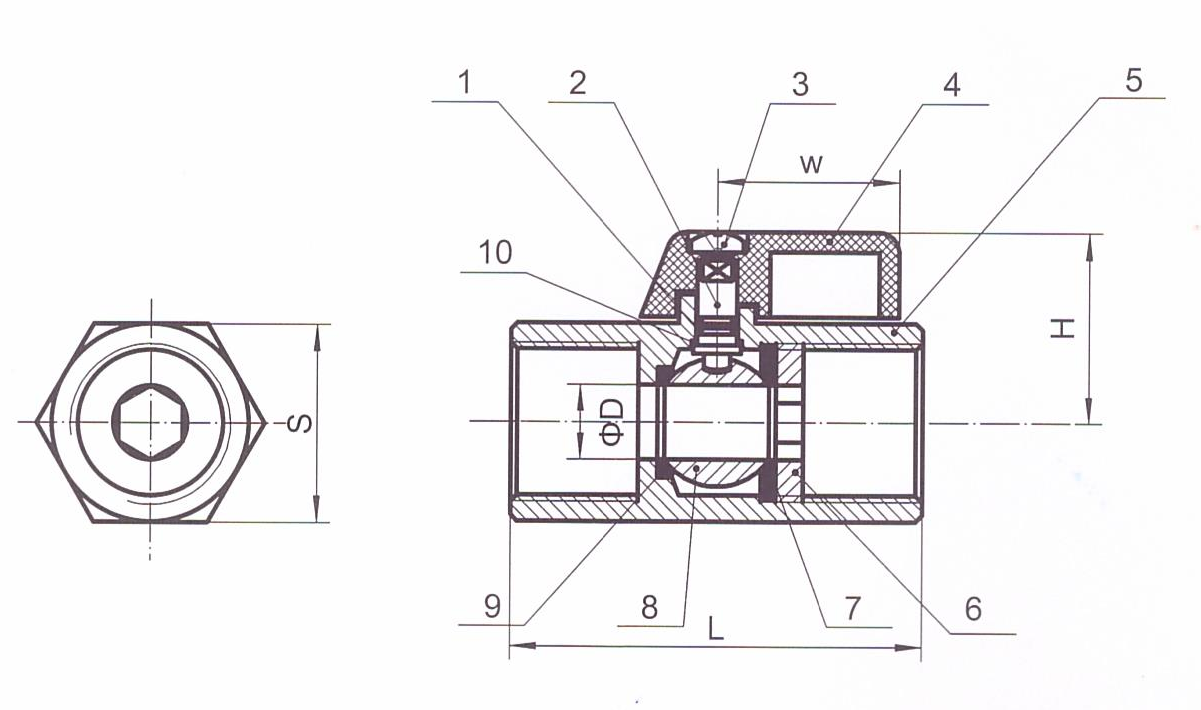

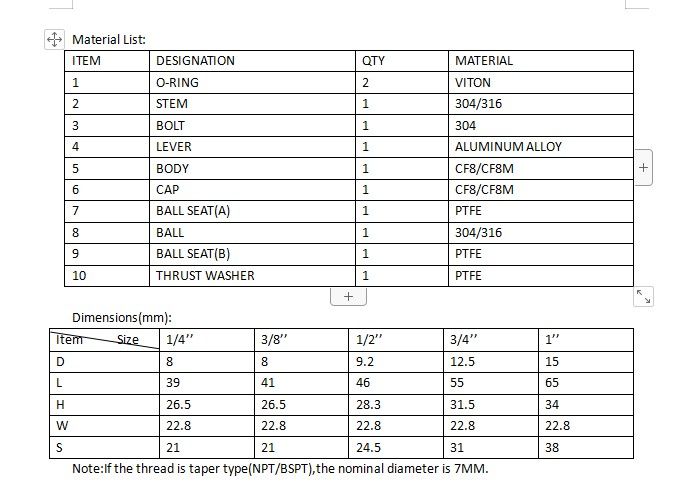

DIMENSION TABLE
SIZE | D | L | H | W | S | |
DN8 | 1/4” | 8.0 | 39 | 26 | 23 | 21 |
DN16 | 3/8” | 8.2 | 42 | 26.5 | 23 | 21 |
DN15 | 1/2” | 9.2 | 46 | 28.5 | 23 | 26 |
DN20 | 3/4” | 12.5 | 55 | 32 | 23 | 31 |
DN25 | 1” | 15.5 | 66 | 33.5 | 23 | 39 |
